ZANIMIVOSTI PRI UKREPIH
Mikroarmirani betonski tetrapodi kot inovativna rešitev za zaščito brežin reke Drave
Pri sanaciji spodjedene leve brežine reke Drave na območju Vičave v Ptujski mestni četrti Panorama se je Direkcija RS za vode odločila za uporabo betonskih tetrapodov. Gre za prvo uporabo tovrstnih elementov pri urejanju vodotokov na porečju Drave, ki predstavlja pomemben korak k sodobnim in naravi prijaznejšim načinom gradnje.
Kaj so tetrapodi in zakaj smo jih izbrali?

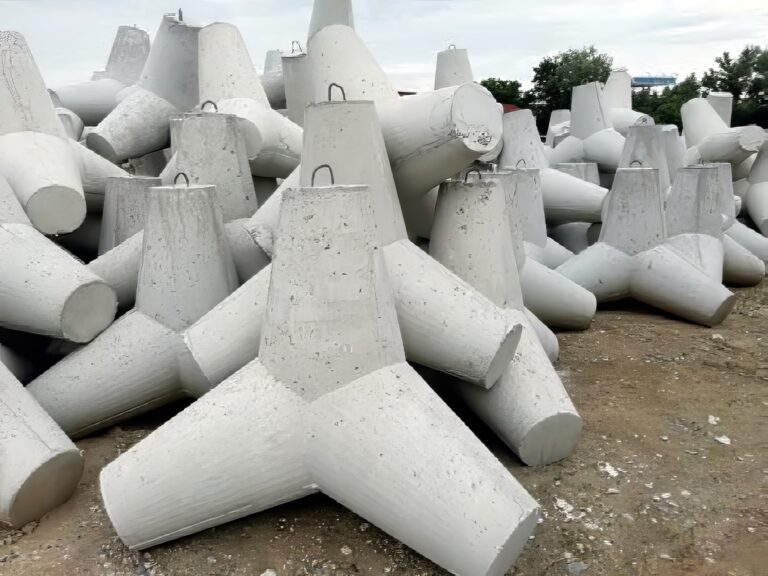

Tetrapod je vnaprej izdelan (prefabriciran) betonski element s štirimi kraki, od koder izvira tudi njegovo ime. Ti elementi so se od 50. let prejšnjega stoletja uveljavili predvsem kot valobrani v severni Evropi in ob Jadranskem morju, saj so izjemno učinkoviti pri disipaciji (razbijanju) energije valovanja in toka vode.
Izbira tetrapodov na Vičavi je posledica zahtevnih terenskih in okoljevarstvenih pogojev:
- Varovanje narave (Natura 2000): Zaradi stroge zaščite območja v strugi reke ni bilo dovoljeno uporabljati svežega betona.

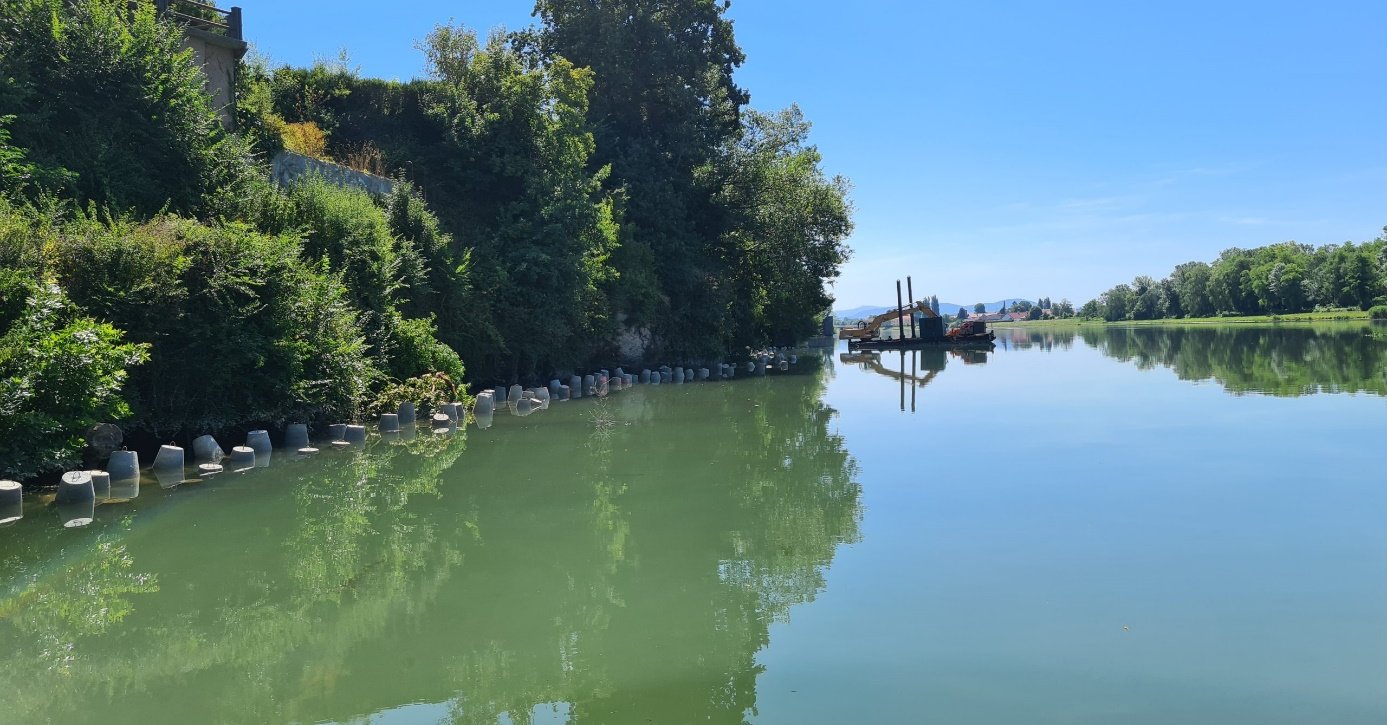

- Težak dostop: Zaradi strme in visoke konglomeratne stene je bilo območje s kopnega nedostopno. Tetrapodi so omogočili gradnjo z vodne strani s pomočjo plavajočih pontonov in specializirane mehanizacije. (Slika 2)
Tehnična specifika in inovacija
Vsak vgrajeni tetrapod tehta 1.000 kg (višina 1.215 mm). Ključna tehnična inovacija tega projekta pa je zamenjava klasičnega jeklenega armiranja s polimernimi vlakni (t. i. mikroarmatura).
Prednosti uporabe polimernih vlaken
- Večja duktilnost: Polimerna vlakna omogočajo elementu večjo prožnost. V primeru morebitne tvorbe razpok se tetrapodi ne zlomijo takoj, temveč se pod obremenitvijo prilagodijo in še močneje medsebojno zaklinijo.
- Odpornost na korozijo: V nasprotju z jeklom polimeri v vodi ne rjavijo, kar podaljšuje pričakovano življenjsko dobo elementov na najmanj 50 let.
- Hitrejša izdelava: Zaradi zapletene oblike tetrapoda bi bila izdelava jeklenih armaturnih košev zamudna in draga. Mikroarmiranje s polimernimi vlakni je ta postopek optimiziralo.
Postopek vgradnje in vpliv na ekosistem
Stabilnost obrežnega zavarovanja temelji na natančnem polaganju elementov v dno struge. Tetrapodi so vgrajeni tako, da se kraki medsebojno prepletejo, kar preprečuje drsenje celotne konstrukcije. Nad njimi je položen kamen lomljenec, zaščiten z geotekstilom in zasip iz gramoza, kar skupaj tvori stabilno bariero proti bočni eroziji.
Skupna dolžina izvedene ureditve na območju Vičave znaša približno 331 metrov, kar vključuje sanacijo treh kritičnih erozijskih odsekov, znanih kot zajede A, B in C. Ta razdalja pa ne predstavlja le dolžine nove protierozijske zaščite, temveč hkrati pomeni tudi 331 metrov novih skrivališč za rib in druge vodne organizme.
Sanacija zajed A, B in C na Vičavi dokazuje, da je mogoče s tehnično dovršenimi rešitvami, kot so mikroarmirani tetrapodi, učinkovito zaščititi naselja pred spodjedanjem rek, hkrati pa v celoti spoštovati stroge naravovarstvene standarde. Ukrep predstavlja primer dobre prakse celostnega pristopa k urejanju vodotokov, kjer se protipoplavna varnost, tehnična učinkovitost in varstvo naravnega okolja dopolnjujejo v skladno celoto.
Slovarček:
- Disipacija energije: Postopek, pri katerem objekt (v tem primeru tetrapod) razprši moč vode, da ta ne udarja neposredno v brežino.
- Duktilnost: Lastnost materiala, da se pod obremenitvijo deformira (preoblikuje), preden bi prišlo do zloma.
- Prefabriciran element: Gradbeni element, ki je narejen v tovarni (betonarni) in na gradbišče pripeljan že gotov.
- Medsebojno zaklinjanje: Način, kako se kraki tetrapodov prepletajo med seboj, da tvorijo nerazdružljivo celoto.
